6D 抓取与部署

建议配合对应视频学习，操作前先阅读本章注意事项。

学习本课程前需要学习前序课程

本节课需要切换到Ubuntu系统（非虚拟机），建议使用Conda创建虚拟Python环境

我的显卡：3060Ti

本节课代码：点击这里

一、6D抓取原理

我们已经了解3D抓取的基本流程，它的核心是标定找到相机到机械臂坐标系的转换关系，现在我们来处理6D抓取，6D视觉抓取则是在3D位置信息的基础上，还要同时确定机械臂末端在绕各坐标轴的旋转姿态（ $R_{x}, R_{y}, R_{z}$ ），即不仅要知道“在哪里抓”，还要对机械臂末端的姿态进行精确控制。

以机械臂抓取系统为例：

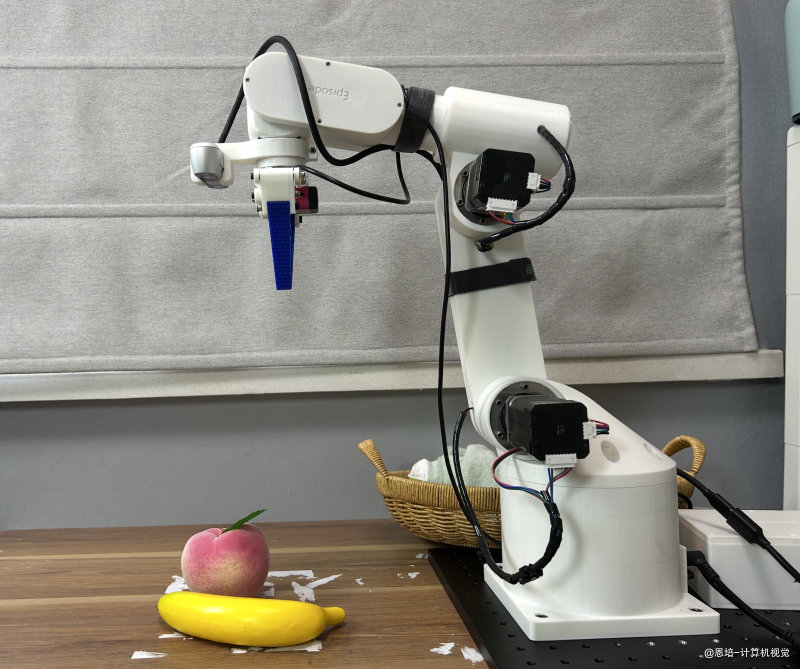

6D 抓取与部署 · 配图 1（点击放大）

我们可以看到这是眼在手上的场景（深度相机安装在机械臂末端），则分析可得抓取点在基座坐标下的位姿：

$\begin{aligned} ^{b} T_{g r a s p} & =^{b} T_{e}^{e} T_{c}^{c} T_{g r a s p} \end{aligned}$

定义：

$^{b} T_{g r a s p}$ ：抓取点在基座坐标系下的位姿（目标物体相对于基座），是我们要求的
$^{c} T_{g r a s p}$ ：抓取点在相机坐标系下的位姿，可以通过深度学习检测网络graspnet得到
$^{e} T_{c}$ ：相机在末端坐标系下的位姿（相机相对于末端），可以通过手眼标定得到
$^{b} T_{e}$ ：末端在基座坐标系下的位姿（末端相对于基座），可以通过正运动学得到

所以 $^{b} T_{g r a s p}$ 是可求的，得到它的值后，再使用逆运动学，即可让机械臂末端移动到待抓取位姿，但这还不够，我们的目标是让夹爪移动过去抓取。

假设 $^{e} T_{s e r v o}$ 是舵机夹爪（servo）相对于末端的位姿，则我们的目标是让：

$^{e} T_{s e r v o}$ 夹爪相对于末端的位姿，一般厂家会直接提供，或者通过三点法、轨迹优化或视觉辅助等方法标定得到，即TCP（Tool Center Point）标定。

$^{b} T_{e}^{e} T_{s e r v o} =^{b} T_{g r a s p}$

所以新的末端在基座下的位姿（使夹爪位于抓取点）：

$\begin{aligned} ^{b} T_{e}^{new} & =^{b} T_{g r a s p} (^{e} T_{s e r v o})^{- 1} & =^{b} T_{e}^{e} T_{c}^{c} T_{g r a s p} (^{e} T_{s e r v o})^{- 1} \end{aligned}$

所以主要需要解决以下问题：

使用深度学习检测网络graspnet求 $^{c} T_{g r a s p}$
使用手眼标定求 $^{e} T_{c}$

我们先处理第二点。

二、眼在手上标定求 $^{e} T_{c}$

先复习一下《九、相机内参、相机标定、手眼标定原理、3D抓取》一课中介绍的手眼标定原理：

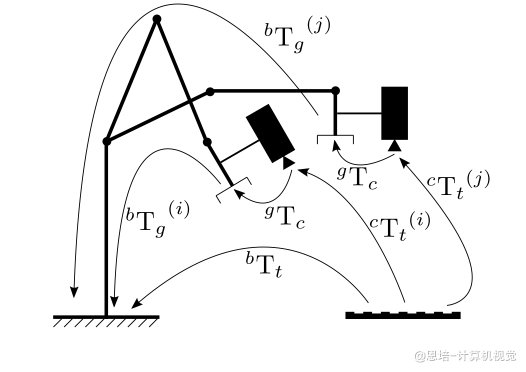

6D 抓取与部署 · 配图 2（点击放大）

在眼在手上标定过程中，标定板和机械臂底座不动、夹爪和相机的相对位置不变，所以 $^{b} T_{t}$ 和 $^{g} T_{c}$ 是常量。对于第 $i$ 次标定，两次不同位置的标定可得到

$^{b} T_{g}^{(1)}^{g} T_{c}^{c} T_{t}^{(1)} =^{b} T_{g}^{(2)}^{g} T_{c}^{c} T_{t}^{(2)}$
* 我们的目标是求解 $^{g} T_{c}$ ：

这是矩阵方程求解问题
可以将等式变换得到 $A X = X B$ 的形式来求解（常见解法：Tsai–Lenz、Park–Martin、Dual Quaternion 最小二乘。）
我们的目标是消去中间的 $^{g} T_{c}$ ，从而得到 $A X = X B$ 的形式。

\underset{⏟}{(^{b} T_{g}^{(2)})^{- 1}^{b} T_{g}^{(1)}} < e m_{m} a t h b f = " " b_{i} = " " > A_{i}^{g} T_{c} =^{g} T_{c} \underset{⏟}{^{c} T_{t}^{(2)} (^{c} T_{t}^{(1)})^{- 1}} < / e m >

令：

$A_{i} = (^{b} T_{g}^{(2)})^{- 1}^{b} T_{g}^{(1)}$ ，通过正运动学得到
$B_{i} =^{c} T_{t}^{(2)} (^{c} T_{t}^{(1)})^{- 1}$ ，通过PnP求解
$X =^{g} T_{c}$

则可得：

$A_{i} X = X B_{i}$

需要说明一下，上面的 $^{g} T_{c}$ 、 $^{b} T_{g}$ 分别指

相机坐标系到夹爪坐标系的变换矩阵
夹爪坐标系到基座坐标系的变换矩阵

对象主要是夹爪（gripper），换成末端（end）也是成立的，对应关系：

$^{g} T_{c}$ 对应 $^{e} T_{c}$
$^{b} T_{g}$ 对应 $^{b} T_{e}$

现在我们用此原理来求： $^{e} T_{c}$

2.1 准备工作

步骤	配图

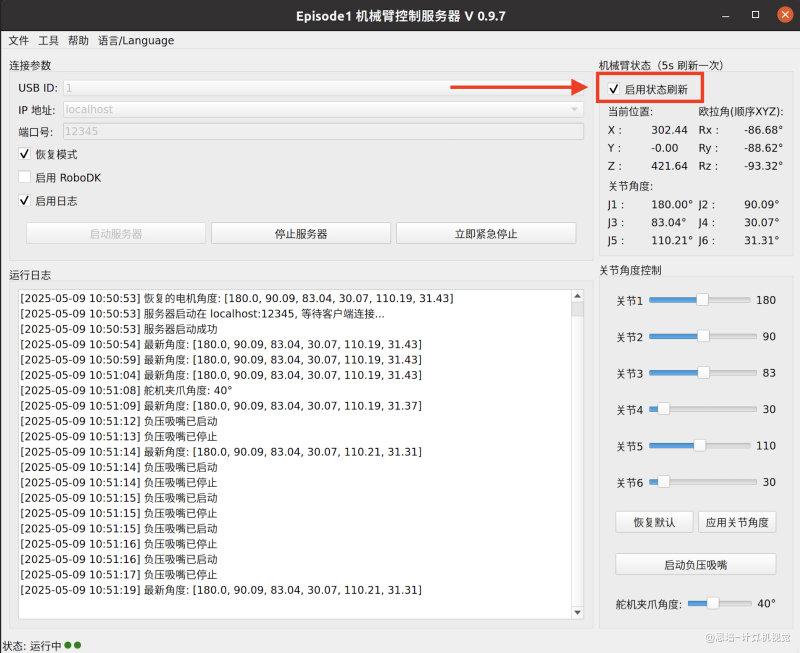

升级上位机版本：V 0.9.7 以上，并禁用状态更新（降低获取角度为None的概率）

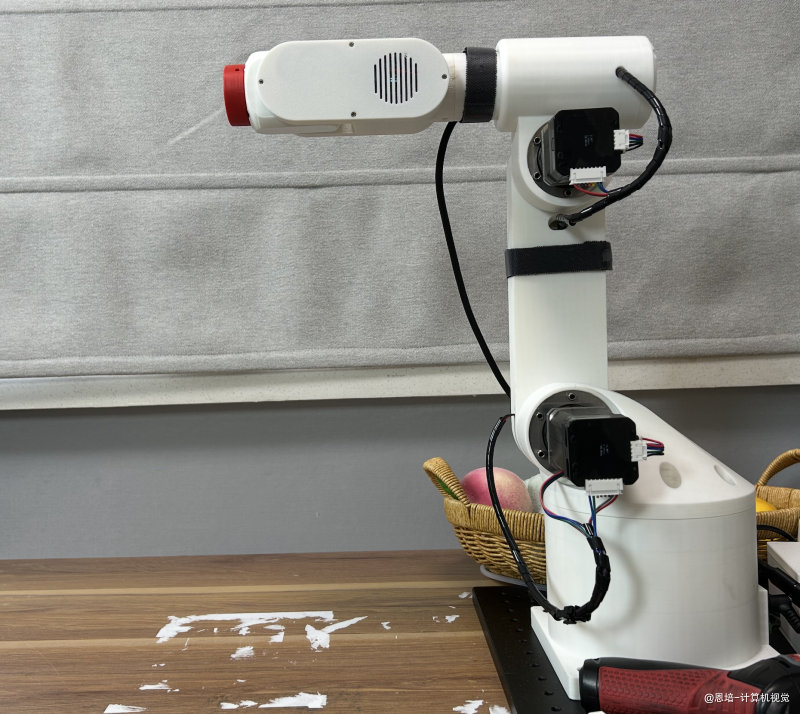

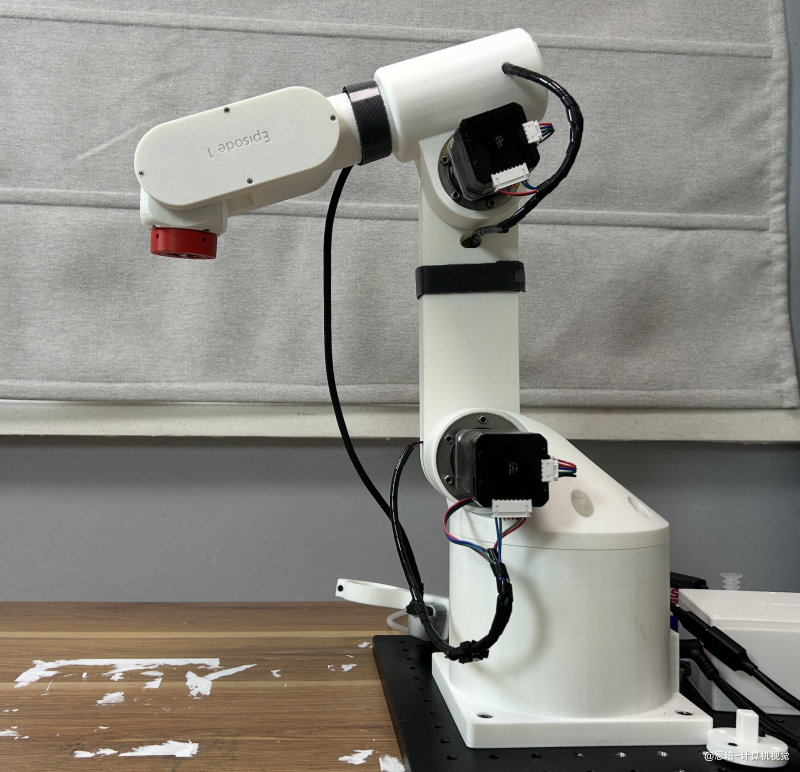

上位机启动机械臂，运动到默认位置

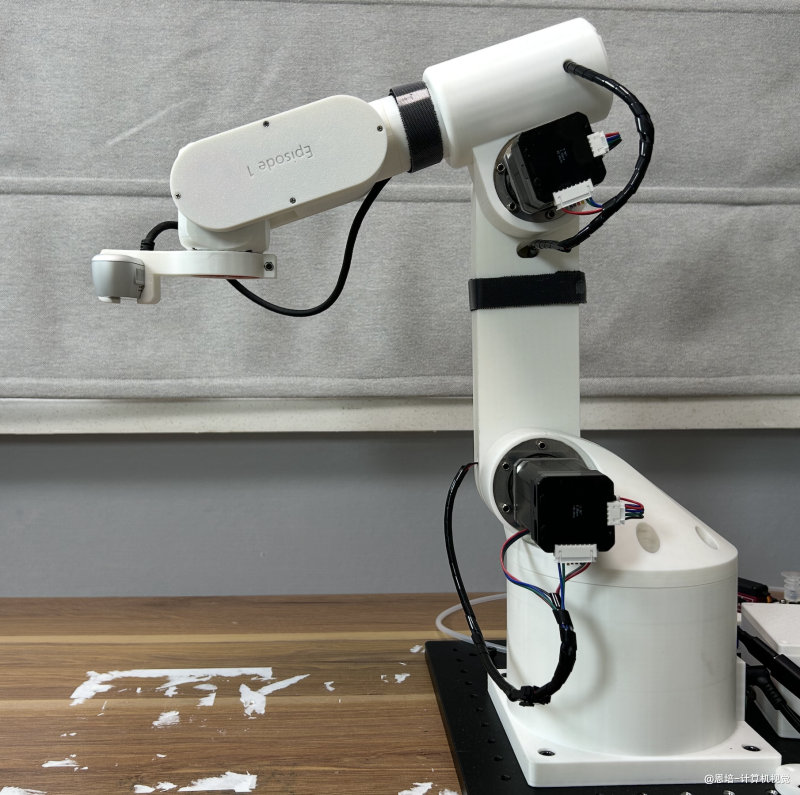

运行 `python 1.generate_points.py prepare`，机械臂会移动到准备位置
安装D435及相机支架

2.2 预采样

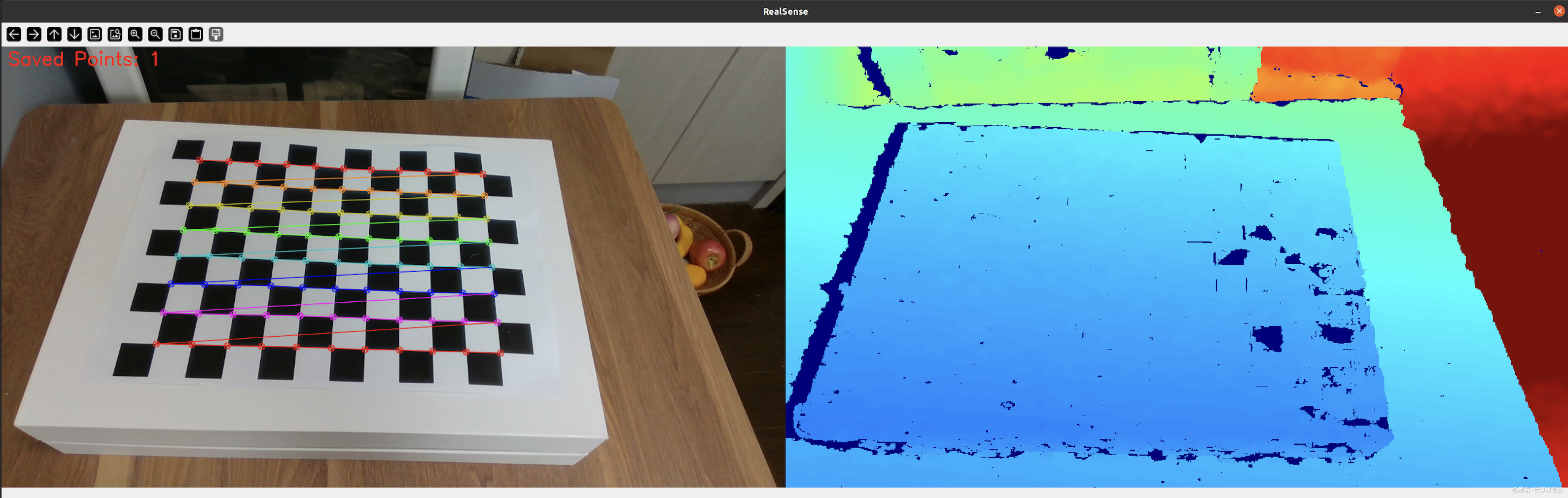

6D 抓取与部署 · 配图 7（点击放大）

什么是预采样，为什么要做？

目的：标定要求在若干不同的机械臂姿态下，完整拍到棋盘格的所有角点；若角点缺失，该姿态的数据就得作废。

难点：你可以用示教器或上位机预设姿态，但实操中很难一次就保证角点全可见，往往要反复调姿，既费时又费劲。

优势：预采样让操作者直接拖拽机械臂，实时确认“这一姿态能否看全角点”。先筛掉无效姿态，再保存合格姿态，大幅缩短准备时间。

为什么预采样的数据不能直接拿来标定？

在拖拽过程中，减速器回隙（机械臂回隙介绍）与人为扰动无法避免，会降低标定精度。

正确做法是：

拖拽预采样——选出能完整看到角点的姿态；

记录这些姿态；

让机械臂自行运动到这些姿态并采集图像。

这样可消除回隙与手动误差的影响，保证标定精度。
* 预采样不是必须的，如果你的机械臂不支持拖拽示教，可以跳过本步骤，直接到正式采样。

体验机械臂示教模式：

shell python 0.teach_mode.py prepare # 进入教学模式，记录机械臂运动轨迹 python 0.teach_mode.py replicate # 复现已记录的机械臂运动轨迹
* 棋盘格

下载课程用的棋盘格标定图 Checkerboard-A1-65mm-11x8，在平板电脑等显示器上显示
- 更多棋盘格下载地址
不建议打印，经测试，打印出来的标定板标定结果很差（可能打印机打印精度原因，显示器像素点精度会更高一些）
如果不希望使用显示器，可以购买标准的棋盘格标定板
修改 config.yaml参数，改为自己棋盘格的数据

python # 棋盘格参数 checkerboard: pattern_size: [11, 8] # 内角点数量 [列数, 行数] square_size: 15.2 # 方格尺寸(毫米)
* 运行 python 1.generate_points.py generate
* 10S后，机械臂将自由运动，需要你用手托住机械臂（或者让他人帮忙）
* 对准棋盘格，按空格键采样、S键退出采样，采样结束后机械臂重新锁定，这时可以松开手
* 采样策略类似上一课相机标定（获取内参）：

标定板质量比采样策略更重要！！！先优先解决高质量标定板
20 张以上，棋盘格占画面不同位置、距离、倾斜角；
保证旋转和平移要大
光照均匀、不反光，角点清晰；
分辨率保持相机原始大小。
需要关闭自动对焦

下面是我的拍摄策略：

#	棋盘格朝向	相机视角†	距离	建议张数
1	横放（Landscape，长边水平）	正对	近	1
2			中	1
3			远	1
4	横放	左偏 ≈15° yaw	近	1
5			中	1
6			远	1
7	横放	右偏 ≈15° yaw	近	1
8			中	1
9			远	1
10	横放	俯视 ≈20° pitch↓	近	1
11			中	1
12		仰视 ≈20° pitch↑	近	1
13			中	1
* 采样结束，会在 `calibration_images`目录下生成 `degrees_list.npy`文件，保存的就是各个采样点对应机械臂的6个关节的角度。
* `1.generate_points.py`代码比较简单，它是一个机械臂标定点采集程序，使用RealSense相机和Episode机械臂，通过检测棋盘格角点并记录机械臂角度，为后续标定提供标定点位角度数据。

2.3 正式采样

运行 python 2.generate_images_and_T.py，它会：

根据之前保存的角度列表自动移动机械臂
捕获棋盘格图像并计算相应的变换矩阵
保存变换矩阵和棋盘格图片

因为机械臂回隙的影响，有时会出现预采样时棋盘格可以检测到角点，在正式采样没有。此时需要重新预采样。

如果你使用的不是当前机械臂，请修改代码自行保存变换矩阵和棋盘格图片。

2.4 标定

运行 3.calibrate.py 启动标定程序，它会：

加载正式采样的变换矩阵和棋盘格图片
根据棋盘格图片PnP求解 $^{c} T_{t}$
重投影误差评估
使用标定算法：HORAUD、TSAI、PARK 求解 $^{e} T_{c}$ ，并保存为 T_camera2end.yaml

这是我的某次标定结果，供参考：

T_camera2end:
- - -0.9954378428969486
  - 0.09004544369758916
  - 0.03154867664380184
  - 20.5282409825746
- - -0.09041386952457586
  - -0.9958494520498034
  - -0.01044993060744222
  - 71.11403533817372
- - 0.030476763710470325
  - -0.01325469431604081
  - 0.9994475873963198
  - 11.064690942584472
- - 0.0
  - 0.0
  - 0.0
  - 1.0

2.5 测试

我们需要测试标定的 $^{e} T_{c}$ 是否可用，先简单使用负压吸盘实现3D抓取ArUco。

安装负压吸盘，注意安装时不要碰到相机，否则需要重新标定：

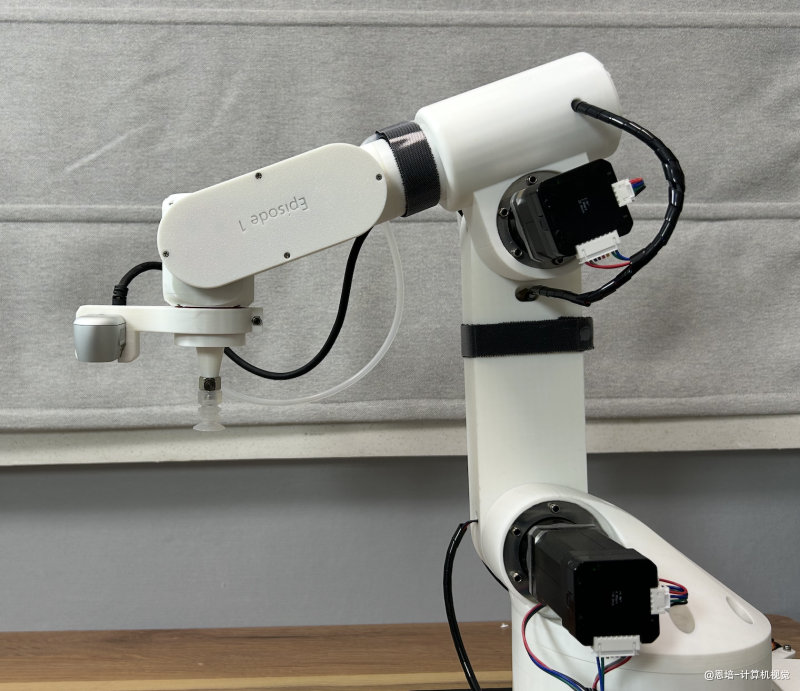

6D 抓取与部署 · 配图 8（点击放大）
* 抓取测试运行命令：

# 测试抓取
python 4.test_gripper.py

# 核心代码
# ───── 坐标转换 ─────
# 构建相机坐标系下的齐次坐标
P_camera = np.ones(4)
P_camera[0:3] = center

# 转换到工具末端坐标系
P_end = T_camera2end @ P_camera

# 转换到机器人基座坐标系
P_base = T_end2base @ P_end

在抓取时，用的公式是 $P_{b} =^{b} T_{e}^{e} T_{c} P_{c}$ ，在测试过程中，机械臂会识别 ArUco 标定板的几何中心，利用吸盘对该位置进行抓取，并将其移动至一个随机位置，循环执行上述操作。

正常误差范围：由于存在标定误差以及机械臂 J1 底座减速器的回隙（详见：回隙说明），抓取位置与几何中心的偏差在 ±10mm 范围内属于正常现象。
标定检查建议：若偏差超过 10mm，可能是以下问题：
深度相机数据有问题，尤其是二手的深度相机
标定的 $^{e} T_{c}$ 有问题
光照问题
Aruco标定板安装不规范
Episode 底座侧边紧固螺丝未紧固，回隙过大
减少回隙建议：如需尽可能减小减速器回隙影响，欢迎联系售后客服购买 J1 谐波减速器升级套件（需要更换第一个关节电机、减速器、法兰、相应螺钉等，底座外壳等不需要更换）。

三、6D抓取

3.1 Graspnet 环境配置

GraspNet 是一个大规模、用于机器人抓取研究的三维数据集和基准测试平台，支持无序环境中多物体的6D姿态估计与抓取检测任务。

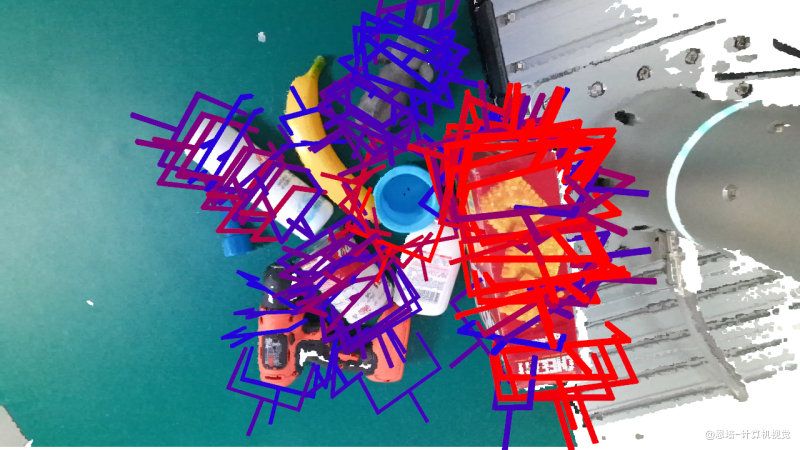

6D 抓取与部署 · 配图 9（点击放大）

我们使用的是它开源的GraspNet Baseline 版本，推荐使用更成熟的付费版 AnyGrasp。
它的环境配置参考步骤：参考这里

3.2 Graspnet测试

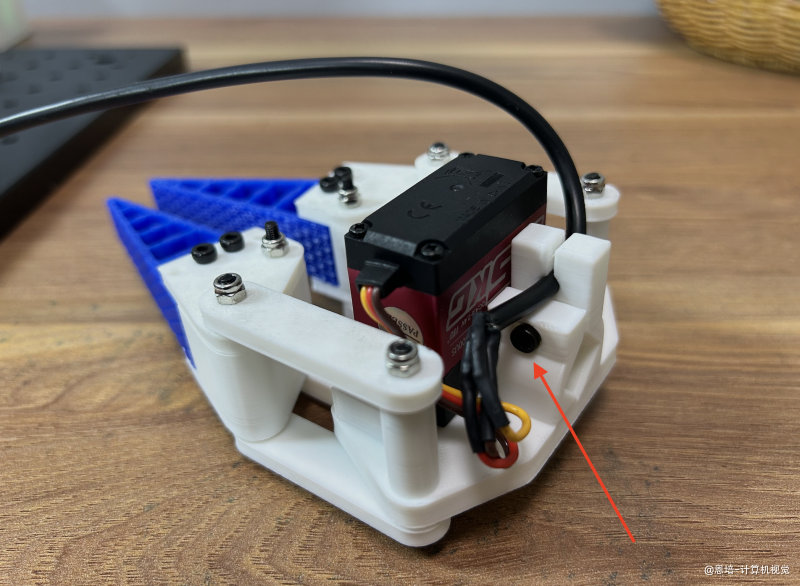

紧固二指夹爪螺丝

6D 抓取与部署 · 配图 10（点击放大）
* 卸掉负压吸盘夹爪，换成二指夹爪

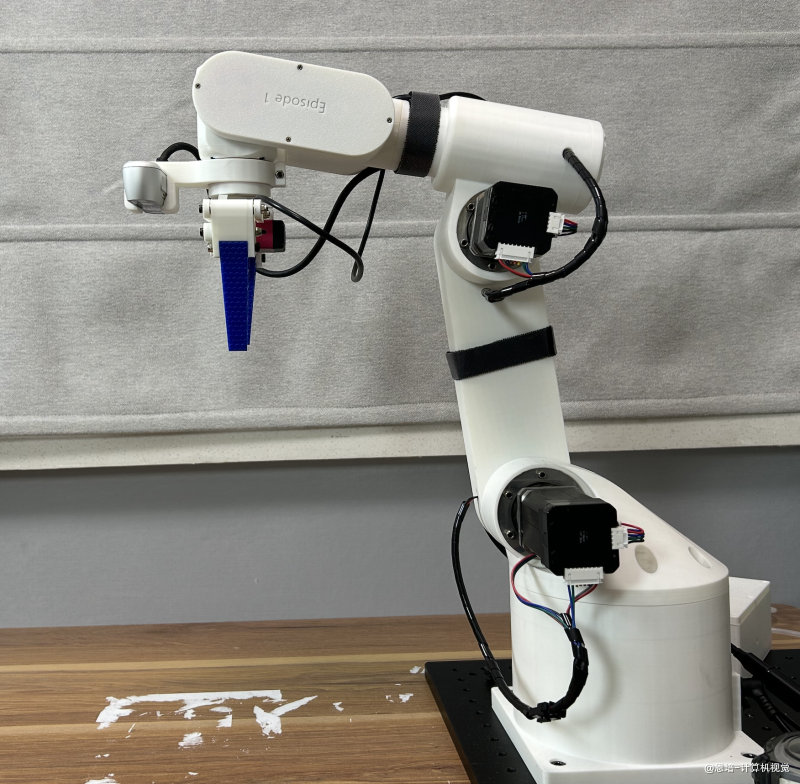

6D 抓取与部署 · 配图 11（点击放大）
* 桌子上放一些测试抓取的物体，比如香蕉，运行 python 1.verify_grasp.py，代码相关参数：

python # 初始化调整参数 self.extra_degree = 83 # 单位度 self.extra_height = 100 # 单位mm self.filter_max_angle = 30 # 单位度 self.filter_min_height = 10 # 单位mm self.select_threshold = 20 # 单位个

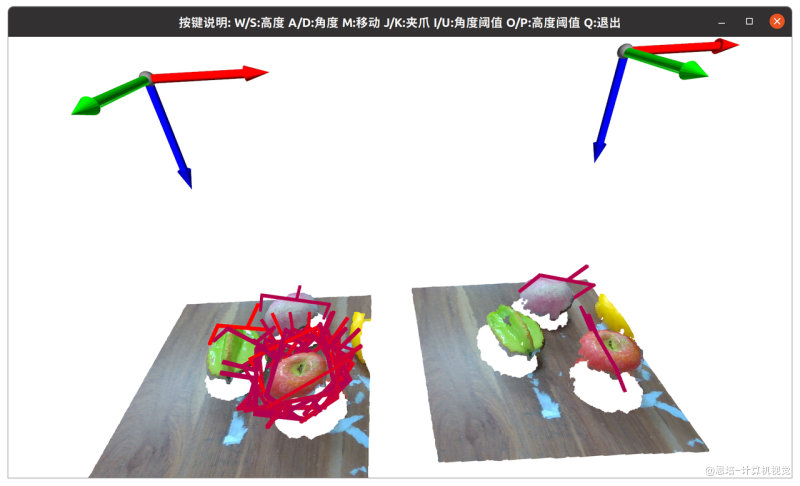

6D 抓取与部署 · 配图 12（点击放大）

左侧为Graspnet识别的可抓取位姿，已经通过 self.select_threshold 过滤置信度较高的前20个
右侧为筛选后的可抓取位姿：
- 通过 self.filter_max_angle = 30 筛选摘取角度，太斜的过滤掉了
- 通过 self.filter_min_height = 10筛选抓取点高度（距离桌面），这里是要求大于10mm
当右侧有可抓取位姿，在窗口上按"M" 键，机械臂即可运行到抓取点：
- IK必须有解
- 通过 self.extra_degree = 83 设置了夹爪先抓角度
- 通过 self.extra_height = 100 设置了夹爪距离抓点的高度，防止直接撞到
按键事件：
- W/S: 调整 self.extra_height
- A/D: 调整 self.extra_degree
- M: 调用机械臂API运动，会遍历可抓取位置，直到找到有解的可抓取位置
- J/K: 打开关闭夹爪
- I/U: 调整 self.filter_max_angle
- O/P:调整 self.filter_min_heigh
- Q:退出，进行下一次采样
我们运行测试程序的目标就是通过调整这几个参数，提高抓取成功率。

3.3 6D抓取程序

3.3.1 简介

为了避免和 graspnet的环境冲突（两者Python版本也不一样），我们需要用conda 新建一个虚拟环境，我的环境信息：

Conda 环境名称：episode_env

Python 3.8.20

NVIDIA GeForce RTX 3060 Ti

各种库版本信息(pip导出)

也就是我们最终的6D抓取分为两部分：

episode_env环境下的对话识别部分 2.demo_VLM_grasp.py：
负责解析自然语言，路由到对应函数处理
调用LLM、VLM处理文字、图片数据，生成检测框等数据
保存为中转数据文件
graspnet_env环境下的抓取部分 3.demo_VLM_handler.py：
循环检测中转数据文件是否存在
负责最终的抓取

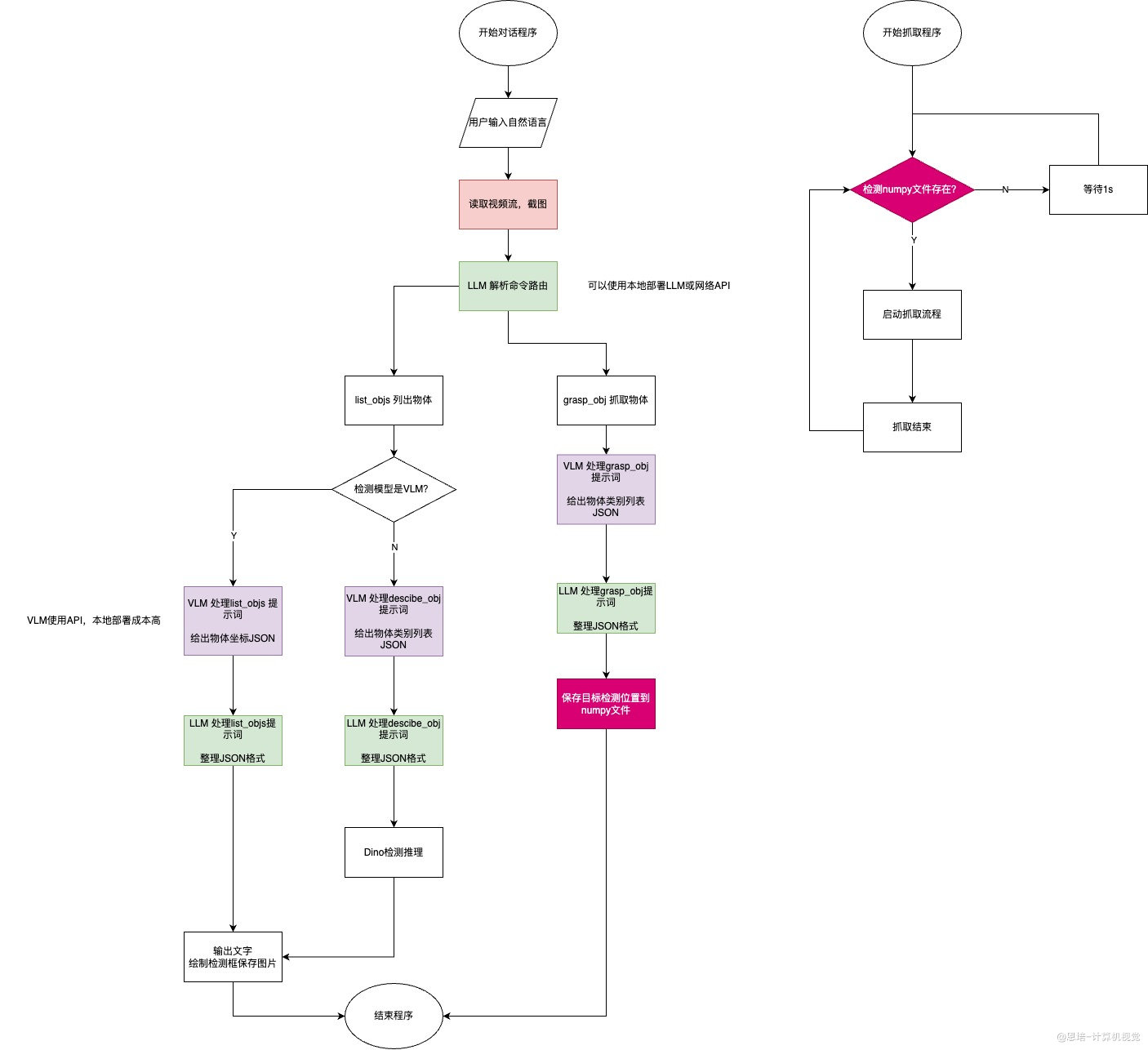

6D 抓取与部署 · 配图 13（点击放大）

对话图片识别程序主要可以解析两类自然语言：

示例	动作	图片

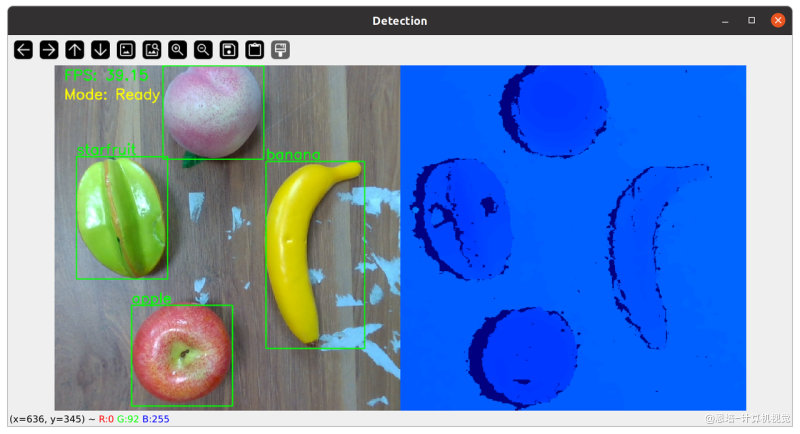

桌子上有哪些东西？有什么？桌子上有什么等类似咨询问题	列出所有存在的物体，并打上检测框

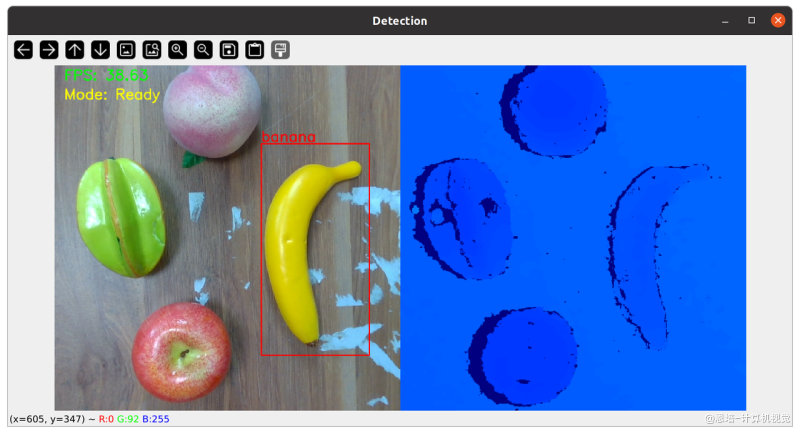

把香蕉放进盒子里等类似抓取动作	找出需要抓取的物品，打上检测框，并生成中转数据文件给抓取程序使用

使用的大模型主要有

LLM（大语言模型，图中绿色）：负责解析路由、JSON字符串标准化，可以选择
本地Ollama部署：如 qwen2.5:7b
网络API调用：如 qwen-max、deepseek-v3
VLM（视觉大模型，多模态模型，图中紫色）：主要负责检测目标，可以选择：
网络API调用：qwen2.5-vl-72b-instruct
检测模型还可以选择本地部署的：grounding-dino-base

3.3.2 API模式

网络API模式，也就是我们所有的LLM、VLM都使用网络API调用。

首先需要申请 API Key，比如阿里云申请

如今LLM等大模型，基本调用协议都支持OpenAI模式，基本上只需要换一下 base_url即可，如下面是阿里云的调用方式：

python client = OpenAI( api_key=self.API_KEY, base_url="https://dashscope.aliyuncs.com/compatible-mode/v1", ) # 向大模型发起请求 completion = client.chat.completions.create( model=self.API_LLM_MODEL, messages=[ { "role": "user", "content": [ { "type": "text", "text": content } ] }, ] ) # 解析大模型返回结果 result = completion.choices[0].message.content.strip()
* 然后再终端输入环境变量：

shell export DASHSCOPE_API_KEY="your-api-key"

2.demo_VLM_grasp.py代码会获取这个环境变量：

python # API密钥配置，从环境变量获取 self.API_KEY = os.getenv("DASHSCOPE_API_KEY") if not self.API_KEY: raise ValueError("请设置环境变量 DASHSCOPE_API_KEY")
* 修改代码：

python # LLM类型选择：本地使用ollama，API使用阿里云 self.LLM_TYPE = ["LOCAL","API"][0] # 本地ollama模型配置 self.LOCAL_OLLAMA_MODEL = "qwen2.5:7b" # API LLM模型配置 self.API_LLM_MODEL = ["qwen-max","deepseek-v3"][1] # VLM模型配置 # 参考文档：https://bailian.console.aliyun.com/?tab=doc#/doc/?type=model&url=https%3A%2F%2Fhelp.aliyun.com%2Fdocument_detail%2F2845871.html&renderType=iframe # 由于多模态模型对硬件要求较高，直接使用API self.API_VLM_MODEL = "qwen2.5-vl-72b-instruct" # 检测模型配置，可根据需要在此处修改 self.DETECTION_MODEL = [self.API_VLM_MODEL,'grounding-dino-base'][0]
* 测试运行 python 2.demo_VLM_grasp.py

3.3.3 LLM本地部署

由于多模态模型对硬件要求非常高，VLM我们就直接使用API，但是LLM可以使用本地部署，我们使用ollama。

安装ollama

shell # 下载 curl -L https://ollama.com/download/ollama-linux-amd64.tgz -o ollama-linux-amd64.tgz # 解压 sudo tar -C /usr -xzf ollama-linux-amd64.tgz # 启动 ollama serve
* 使用的时候新开一个终端即可，如果希望自动后台运行，参考下文

```bash
# 添加用户、用户组
sudo useradd -r -s /bin/false -U -m -d /usr/share/ollama ollama
sudo usermod -a -G ollama $(whoami)

# 创建服务文件 /etc/systemd/system/ollama.service，内容如下
[Unit]
Description=Ollama Service
After=network-online.target

[Service]
ExecStart=/usr/bin/ollama serve
User=ollama
Group=ollama
Restart=always
RestartSec=3
Environment="PATH=$PATH"

[Install]
WantedBy=multi-user.target

```
* 各种服务命令

bash #重启 sudo systemctl restart ollama #停止 sudo systemctl stop ollama #状态 sudo systemctl status ollama #日志 journalctl -u ollama.service -f\n
* 下载模型、运行模型

我的显卡是3060Ti，选择测试的LLM是 qwen2.5:7b，如果希望测试其他模型，点击这里

Ollama基准测试性能分析：在RTX 3060 Ti GPU服务器上运行LLM

```bash
# 下载模型
ollama pull qwen2.5:7b
# 命令行运行模型
ollama run qwen2.5:7b

# Python API调用模型：https://github.com/ollama/ollama-python
from ollama import chat
from ollama import ChatResponse

response: ChatResponse = chat(model='llama3.2', messages=[
{
'role': 'user',
'content': 'Why is the sky blue?',
},
])
print(response['message']['content'])
# 输出消息
print(response.message.content)
```
* 修改代码

python # LLM类型选择：本地使用ollama，API使用阿里云 self.LLM_TYPE = ["LOCAL","API"][1] # 本地ollama模型配置 self.LOCAL_OLLAMA_MODEL = "qwen2.5:7b" # API LLM模型配置 self.API_LLM_MODEL = ["qwen-max","deepseek-v3"][1] # VLM模型配置 # 参考文档：https://bailian.console.aliyun.com/?tab=doc#/doc/?type=model&url=https%3A%2F%2Fhelp.aliyun.com%2Fdocument_detail%2F2845871.html&renderType=iframe # 由于多模态模型对硬件要求较高，直接使用API self.API_VLM_MODEL = "qwen2.5-vl-72b-instruct" # 检测模型配置，可根据需要在此处修改 self.DETECTION_MODEL = [self.API_VLM_MODEL,'grounding-dino-base'][0]
* 测试运行 python 2.demo_VLM_grasp.py

3.3.4 抓取部分

graspnet_env环境下的抓取部分代码 3.demo_VLM_handler.py，它的功能基本和 1.verify_grasp.py一致，不过是自动化的：

循环检测中转数据文件是否存在
使用 graspnet推理出可抓取位姿
调用机械臂API抓取
放到固定位置
删除中转数据文件，继续下一次循环

在前面 1.verify_grasp.py测试抓取时确定的参数，也需要同步到这里，尤其是 self.extra_height：

# 初始化调整参数
self.extra_degree = 83  # 单位度
self.extra_height = 10  # 单位mm
self.filter_max_angle = 30 # 单位度
self.filter_min_height = 10 # 单位mm
self.select_threshold = 20  # 单位个

本套课程到这里就结束了，感谢大家支持，希望以后有缘再见！
